Interfaceando PIC18F84 com VGA

Print Friendly and PDF

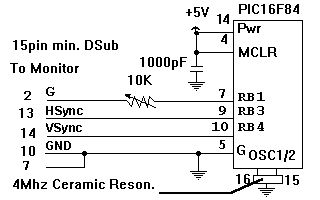

Este circuito, elaborado por Eric Schlaepfer, foi muito divulgado pela internet. No entanto, exitem erros na distribuição da pinagem no projeto orignal e o firmware foi feito para monitores CGA/MDA, não trabalhando com monitores VGA.  Yuri Lysenkov, um Russo, realizou as modificações necessárias para que este sistema, hardware e software, possa trabalhar com o padrão VGA. Este circuito é muito simples, contendo poucos componentes e pode ser ligado diretamente a um conector VGA padrão (DE-15, ou D-SUB 15), destes comumente encontrados em monitores. Após o power-on, o regulador* estabiliza o brilho da imagem. Se tudo for feito corretamente, os dígitos "4:57" em tamanho grande, apareceram na tela.

Baixe o código (fonte .asm e compilado .hex ) pelo link abaixo:


O arquivo esta no formato .rar. Utilize winrar, ou outro de sua preferência.

*Não sei o que o autor, Yuri Lysenkov, quiz dizer com este termo. Talvez erro na tradução do Russo para o inglês.
